气体报警控制器
STC4000系列气体报警控制器
采用先进的微处理器和通讯技术，硬件架构成熟可靠，抗干扰性能强； 带有2个独立的RS485回路，最多可连接80路气体探测器； 5寸TFT彩色液晶屏、中文菜单，操作简便直观； 采用标准Modbus-RS485总线通讯方式，降低用户布线成本； 8个可编程大功率无源继电器开关量输出，可自由组合，使用方便； 支持低限报警、高限报警、故障报警功能； 标准Modbus-RS485上传接口，可上传DCS、PLC系统和电脑主机； 支持数据存储功能及查询功能，报警记录可查； 支持备电功能； 壁挂式安装
硬件架构成熟可靠
采用先进的微处理器和通讯技术，硬件架构成熟可靠，工作稳定、抗干扰性能强；
最多可连接80路总线探测器
带有2个独立的RS485回路，最多可连接80路气体探测器，采用标准Modbus-RS485总线通讯方式，降低用户布线成本；
标准Modbus-RS485上传接口
标准Modbus-RS485上传接口，可上传DCS、PLC系统和电脑主机；
5寸TFT彩色液晶屏
5寸TFT彩色液晶屏、中文菜单，操作简便直观；
可编程无源开关量输出
8个可编程大功率无源继电器开关量输出，可自由组合，使用方便；
支持数据存储功能
支持数据存储功能及查询功能，报警记录可查；
技术参数
| 名称 | 参数值 |
|---|---|
| 检测气体 | 可燃/有毒气体 |
| 信号输入 | 四线制RS485信号 |
| 准确度 | ±3% F.S. |
| 重复性 | <2% |
| 响应时间 | <5S |
| 显示方式 | 5寸TFT彩色液晶屏、中文菜单 |
| 报警方式 | 声、光报警，声响≥75dB@30cm |
| 报警设置 | 继电器可独立编程控制 |
| 输出信号 | 8个可单独编程继电器（DPDT），同时输出常开及常闭信号， 触点容量（1A/220VAC或3A/30V） Modbus RS485信号 |
| 输出电源 | DC24V±25% |
| 与探测器连接 | 四线制总线（24V+, 24V-, 485A, 485B） |
| 供电电源 | 85～265VAC，50～60Hz(备用电源：DC24V/5AH)； |
| 负载能力 | 最多可连接80路探测器，2个总线回路（合计80路）（功率≤5W/路，实际带载能力取决于现场线路情况) |
| 环境温度 | -10℃ ~ +50℃ |
| 环境湿度 | 10~90%RH/无凝结 |
| 安装方式 | 壁挂式 |
| 外型尺寸 | 280×360×100mm（WxHxD） |
| 重量 | 5500克 |

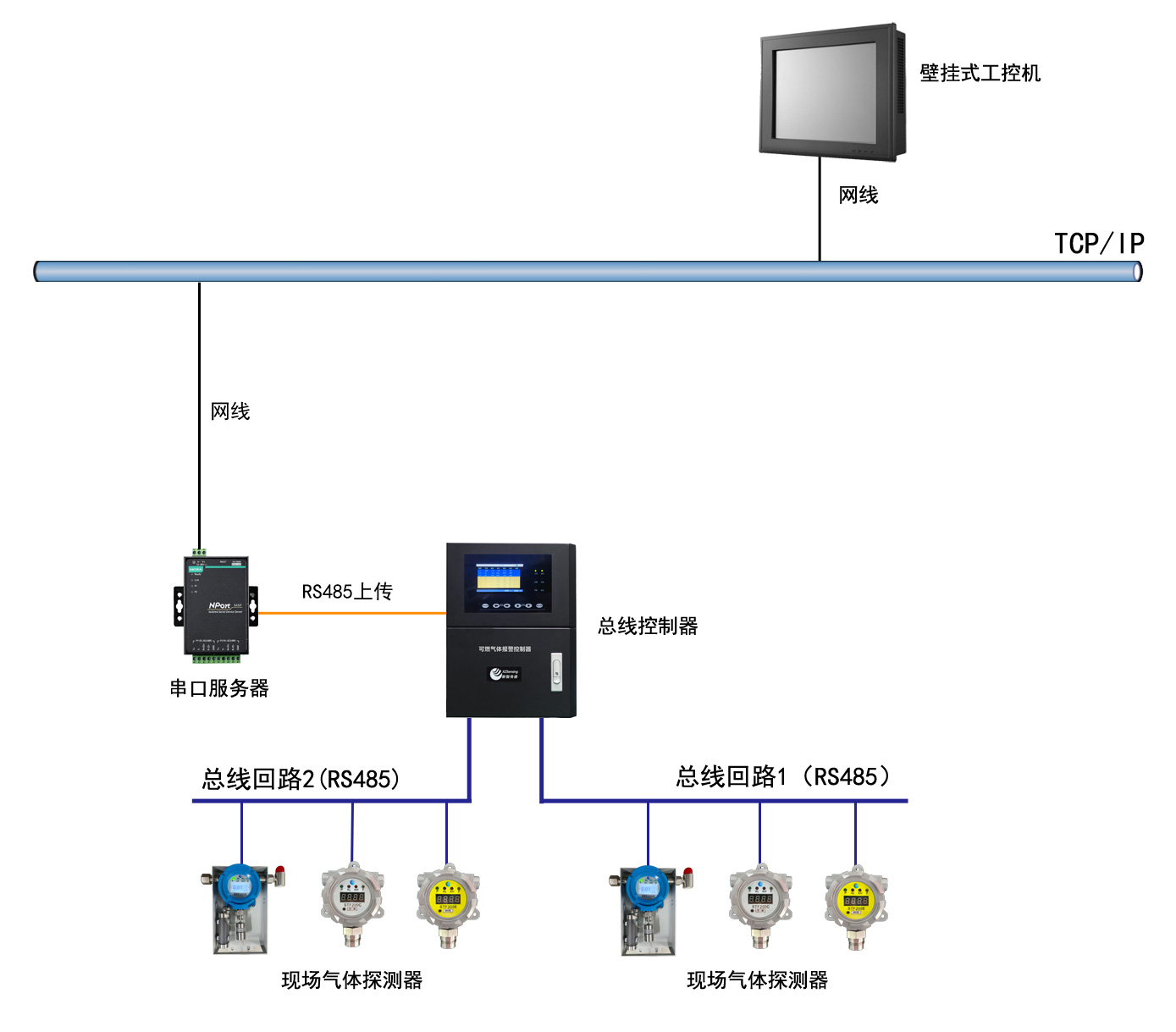

系统连接示意图
