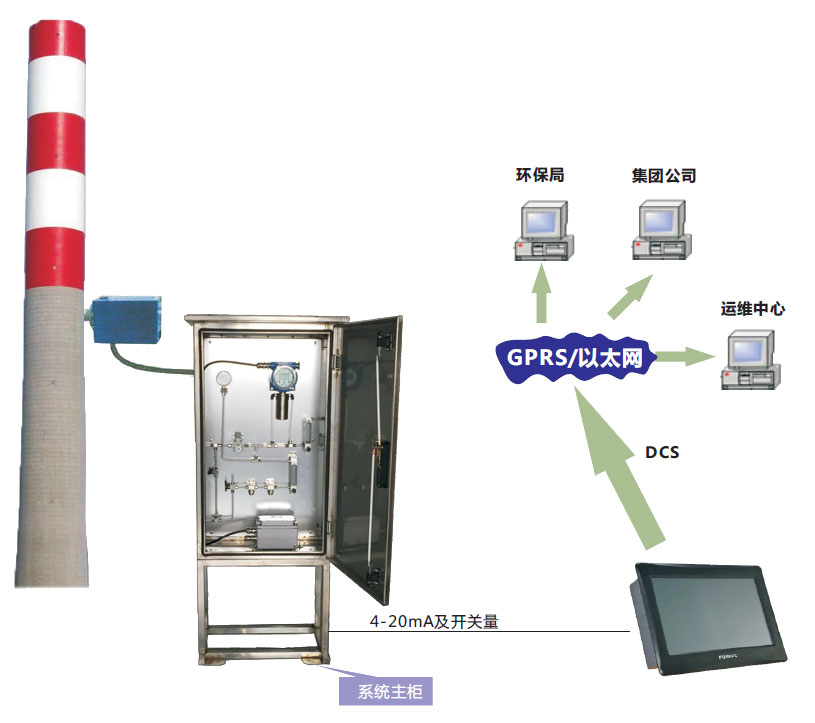

在工业企业生产过程中，有可能产生各种挥发性有机物（VOCs），如不加处理的直接排放入环境空气中，则会造成雾霾等环境污染。 为控制VOCs排放，环保部要求在各VOCs排放口安装在线监测系统，以实时测量排放的VOCs浓度，并保证排放满足相关排放标准的要求。 针对企业对VOCs连续在线监测的需求，我公司开发了SYS3000PID系列挥发性有机物（VOCs）在线监测系统（以下简称“SYS3000PID系统”）， 该系统的核心部件为PIDScan800/PID900系列TVOC检测仪(光致电离PID原理)，具有检测精度高、寿命长、工作稳定可靠、维护量小等优点。 该在线系统可24小时不间断连续监测现场排放口VOCs排放浓度，并具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能。系统采用模块化结构，组合方便，可与用户DCS系统和环保部门数据系统进行实时通讯。

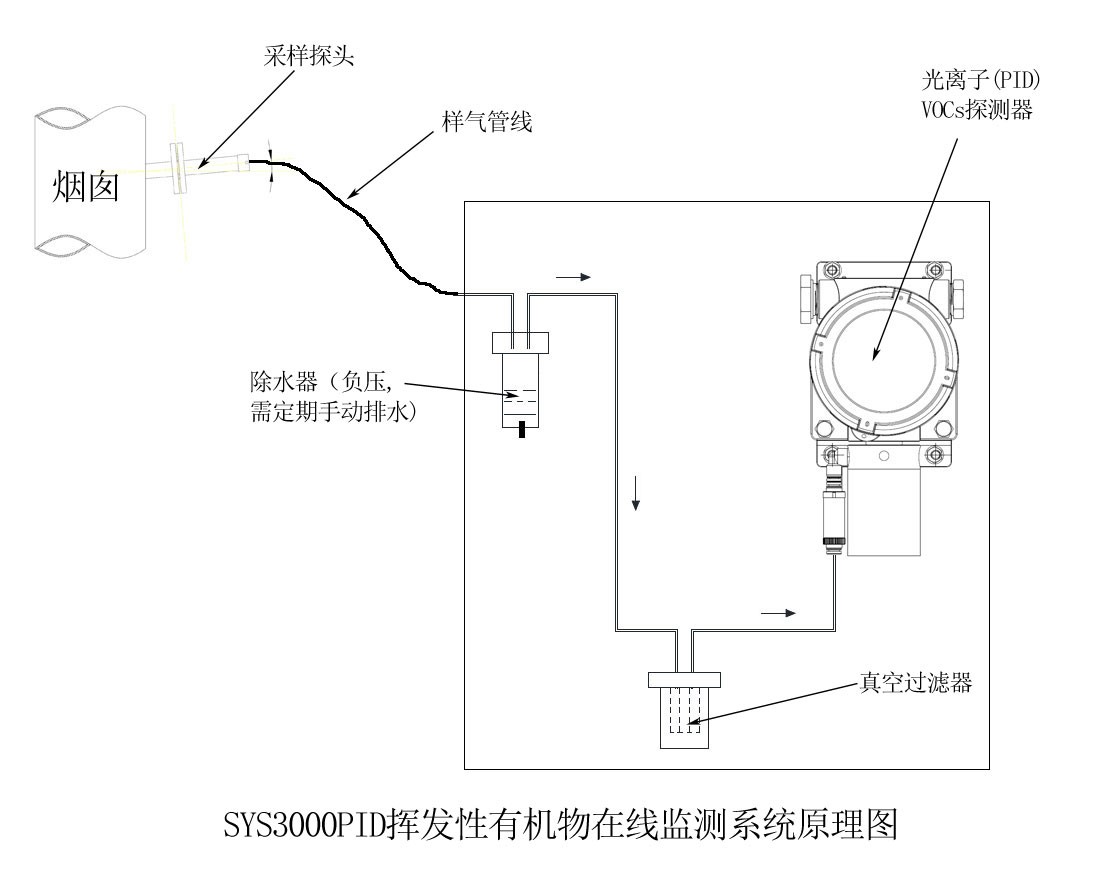

系统设计原理图： 图中标注说明如下：
① 采样探头：通过法兰安装底座固定，从烟道或烟囱中取得样气，经精密过滤器芯将粉尘杂质过滤后，输出纯净样气以供测量使用；
② 样气管线：连接采样探头与TVOC检测仪机箱，采用低吸附性的特氟龙材料制成；
③ 真空水气分离除水器：除水器工作于负压环境，可有效去除气体中的水分，并可过滤掉其他固体杂质。该除水器采用手动排水方式，需定期检查并排出积水；
④ 真空过滤器：可过滤气动设备吸入的污染物，防止设备污染；
⑤ 光离子挥发性有机物(VOCs)探测器：采用光致电离检测原理，主要用于连续检测环境空气中各种挥发性有机物（VOCs）浓度，可与二次仪表或工控系统配套使用，对VOCs浓度状况进行检测、报警及控制处理；
⑥ TVOC检测仪机箱：将预处理系统和气体探测器集成在箱内,避免检测系统受外界环境的干扰, 并起到防护作用。

相关产品或定制系统

SYS3000PID系列光致电离VOCs监测系统可用于固定源VOCs排放检测
