可燃气体发生泄露时，可能积聚在通风不良的工艺阀井、水池及排污沟等场所，危及生产操作安全和环境安全。 为了保证装置正常生产及操作人员的生命安全，需在上述相关位置及场所设置可燃气体探测器。 同时，因考虑到下雨时水池和管沟积水较深，以及水池内湿度较高，可能会严重影响仪表测量精度及使用寿命。 因此选择将检测仪表安装于地面干燥通风位置，而采用泵吸式浮球采样装置将水池内的样气抽送至气体检测系统， 并配备良好的气体预处理系统。

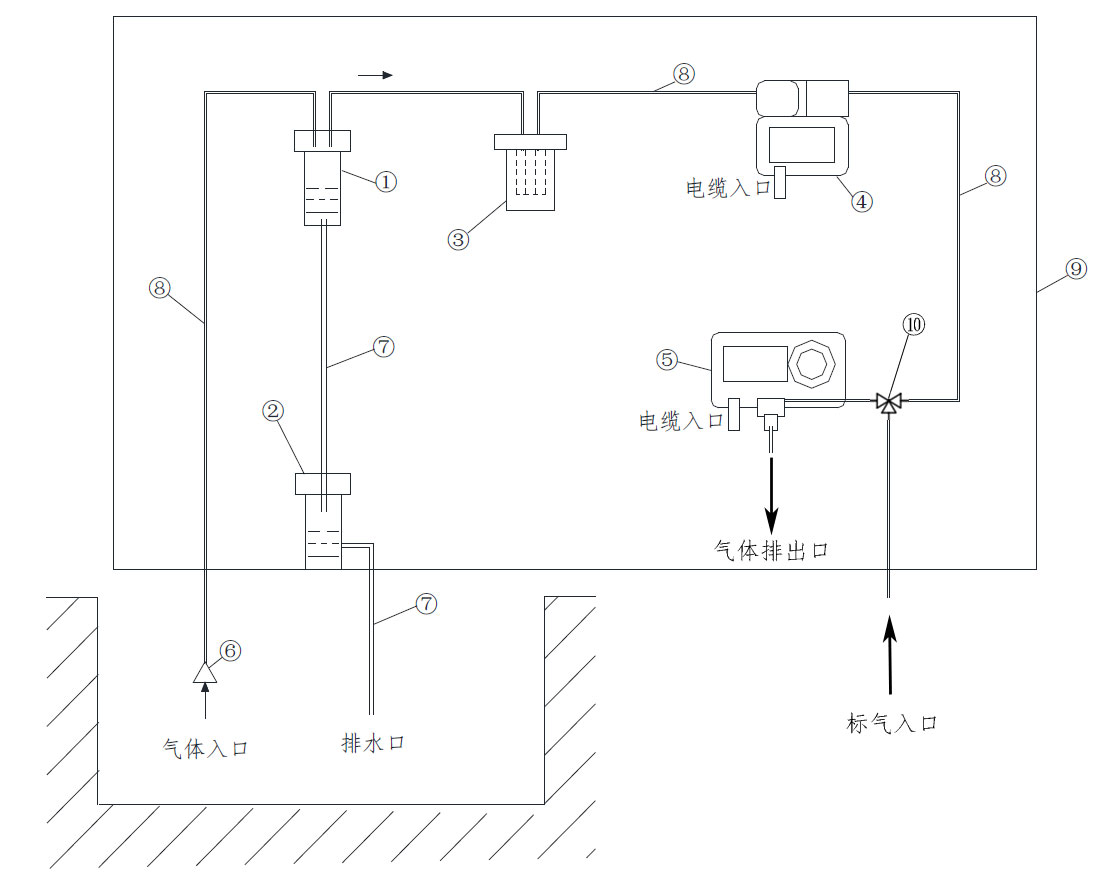

系统设计原理图： 图中标注说明如下：
① 水气分离除水器：可以将吸入的水分离出来并通过自动排水器排出；并可过滤小型杂质及水滴；
② 蓄水/排水器：排出的雨水进行收集；
③ 过滤器：可对灰尘等异物进行简单过滤；
④ 防爆电动采样泵：必须满足防爆要求；因为泵故障会导致整个系统完全失效，因此需要能对泵的工作状态进行实时监测，并能以继电器输出方式将泵的状态信息传输至二次表或DCS控制系统；
⑤ 气体检测器：为保证寿命及稳定性，需采用红外传感器；
⑥ 吸气口采用浮动型式：探头带过滤网，过滤掉漂浮在水中的较大杂物
⑦ 排水管；
⑧ 气体采样管(不锈钢管或硬质特氟龙管)；
⑨ 外保护箱：将预处理系统和气体探测器集成在箱内,避免检测系统受外界环境的干扰, 并起到防护作用；成套供货，并提供安装支架。
⑩ 三通切换阀：用来切换采样管路与标气管路，便于标定可燃气体探测器。

相关产品或定制系统

SYS9000Ex系列浮动吸入式可燃气体检测系统可用于排水沟、污水池的可燃气体检测。
